《MF47型万用表的初步认识和简单使用》教案





授课教师

授课时间





电工仪表与测量



《电工仪表与测量》(中国劳动社会保障出版社)



MF47型万用表的初步认识和简单使用》

课时

1课时











知识目标:(1)熟悉掌握万用表面板的结构;

 (2)了解万用表可以测量的物理量。

技能目标:(1)掌握机械调零、电气调零的方法

(2)会进行电阻、简单的直流电压电流的测量;

(3)学会不同量程对测量结果的正确读数。

情感目标:(1)感受学习仪表的乐趣,激发学习兴趣;让学生自主操作。

(2)养成仔细观察、认真记录、规范操作和安全文明生产的职业习惯。

3)通过小组合作学习培养学生相互之间团结协作的精神。





重点: 1.MF47万用表面板结构和档位特点。

2.万用表使用中的注意事项。

3.电阻、电流、电压的测量。

       4.正确读数

难点: 1.电阻、电流、电压的测量。

2.正确的读数。





教师准备电阻3\组、电池2\组、任务书1份\

学生准备MF47万用表1只\组、

课前分组3人,自主合理安、排分工,完成检测、记录。

教学程序

教学内容要点

师生活动

新课导入

教师提问学生:经过前面的学习你都掌握了那些物理量的测量方法?

在学生回答的基础上再次提出问题:可见在电学里需要测量的量还是比较多的,有没有一种仪表就能够测量所有这些量呢?从而引出万用表。

提问、 思考、回答

第一部分

基本介绍

一)万用表结构简介:         测量机构

                             测量线路

                             转换开关

各部分的作用:

测量机构--是把过渡电量转换为仪表指针的机械偏转角。

测量线路--是把各种不同的被测电量(如电流、电压、电阻等)转换为磁电系测量机构所能测量的微小直流电流(即过渡电量)。

转换开关--是把测量线路转换为所需要的测量种类和量程



(二)教师展示MF47万用表面板介绍(借助多媒体)



















   1——机械调零旋钮  2——红黑表笔插孔  3——刻度盘

   4—— 欧姆调零旋钮5——挡位与量程选择开关

(三)档位与量程选择开关部分介绍

   在教师引导下,学生旋转档位开关发现,不同的位置可以指示不同的测量量,之后让学生总结:你手中的万用表可以测量哪些量?(可以测量交直流电压、电阻、直流电流但不能交流电流。)

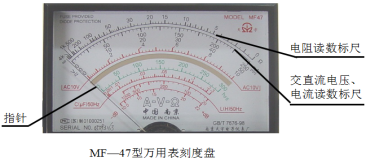

(四)刻度盘介绍

QD4QR916]VJUIGP1O{S9%I8

通过观察表头可以看出测电阻时读的是第一条线,而且零在最右端,最大值在最左端,这是与经验不相符的地方,因此总结出:

测量电阻时,读第一根标尺。(读数从右到左)

测量交、直流电压与直流电流时,读第二根标尺。(读数从左到右)



教师讲解

学生对照手中的万用表认识万用表的结构



了解万用表的内部机构,学生在任务书上写完成。





























旋转档位与量程开关,在不同的位置指示不同的测量量,根据老师的提问思考、回答问题。









在教师提出问题的引导下进行探究







观察万用表刻度盘。并思考刻度尺的不同。同时完成任务书相关题目







一、电阻的测量

使用前的准备

1、上好电池(注意电池正负极)

2、插好表笔。黑;“+”红

3、机械调零:万用表在测量前,应注意水平放置时,表头指针是否处于交直流挡标尺的零刻度线上,否则读数会有较大的误差。若不在零位,应通过机械调零的方法(即使用小螺丝刀调整表头下方机械调零旋钮)使指针回到零位。

4、量程的选择:

第一步:试测

先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K的位置进行初测,然后看指针是否停在中线附近,如果是,说明档位合适。

第二步:选择正确档位

测量时,指针停在中间或附近!

5、欧姆调零:

将红黑两笔短接、 看指针是否指在零刻度位置,如果没有,调节欧姆调零旋钮,使其指在零刻度位置。

注意:如果重新换档以后,在正式测量之前也必须调零一次。

(二)正确读数

 电阻的测量值=刻度数×倍率

例如:刻度数约为18,量程为10K。

      则电阻的测量值为18╳ 10K=180KΩ

思考与练习:看着多媒体上表盘的显示,读出相应的数值。

)实际操作

  根据任务书用万用表测量电阻

     1、人一组进行操作。

     2、测量、记录。

     3、互相交换测量、记录。

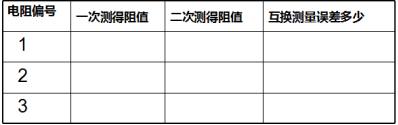

表-1 电阻测量结果

IMG_256



二、直流电压和电流的测量

(一)直流电压的测量(以电池两端电压为例)

选择挡位与量程。直流2.5V

万用表与被测电池并接。

红表笔接高电位端,黑表笔接低电位端。

(二)直流电流的测量

DSC02330挡位与量程的选择一般为被测电流的1.5~2倍 。若事先无法确定被测值的大小,量程的选择一般应从大到小,直到合适为止;

万用表应串接在被测电路中。

(三)正确读数

根据量程选择开关所选位置,明确满量程的值。

计算每小格所代表的值。

明确指针所占的格数。

计算测量值。测量值=指针所占的格数×每小格所代表的值。

  测直流电压与电流时,应该看刻度盘中的第二根标尺,其左端为0,右端为满量程,标有250、50、10三组量程。标尺上共标有50小格10大格。

(四)实际操作

要求:根据任务书用万用表测量不同电池的电压

1三人一组进行操作。

2、测量、记录。

3、互相交换测量、记录。

-2 直流电压测量结果

测量项目

万用表直流电压档选用量程

测量对象

测量数据

测量结果

(平均值)

1

2



直流电压





















思考与练习看着多媒体上表盘的显示,读出相应的数值。







教师讲解,学生体会



























教师讲解操作步骤、读数要求、注意事项,学生完成任务书填写



















动手操作,测量电阻,记录分析数据。



教师巡视情况,个别指导。







讲解直流电压的测量方法。







讲解直流电流的测量方法





















教师讲解测量要求

学生动手测量电压,并记录和分析测量结果





教师巡回指导

万用表的使用





第三部分

操作中的注意事项





1. 使用之前要调零

为了减小测量误差,在使用万用表之前要先进行机械调零。在测量电阻之前,还要进行欧姆调零。

2. 要正确接线

使用时将红表笔与+”极性插孔相连,黑表笔与“--”“COM”极性插孔相连。测量直流量时,要注意正负极性,以免指针反转。测量电流时,仪表应串联在被测电路中;测量电压时,仪表要并联在被测电路两端。

3.要正确选择量程档位

 测量档位包括测量对象和量程。选择电压或电流量程时,最好使指针处在标度尺三分之二以上的位置;选择电阻量程时,最好使指针处在标度尺的中间位置。

4.要正确读数

 测量时要在对应的标度尺上读数,同时应注意标度尺读数与量程的配合。

5.要注意操作安全

要注意人身和仪表安全,在进行高电压测量时,严禁带电切换量程开关。另外万用表用完之后,最好将转换开关置于空档或交流电压最高档,已以防下次测量时由于疏忽而损坏万用表。











根据实际操作体检,总结归纳注意事项。





















课堂小结

1. 万用表由哪几部分组成?



2. 万用表在使用中有哪些注意事项?



教师提问

学生回答

作业布置

  1. 完成习题册: 模拟式万用表的使用

2.完成任务书:基础知识+知识拓展



板书设计

投 影 区



MF47万用表的认识和简单使用

一、 万用表基本介绍

1.万用表结构介绍

2.万用表面板介绍

二、万用表的使用

1.电阻的测量

2.电压与电流的测量

三、使用注意事项

教学反思
