组织教学

引    入

新    课

新    课

新    课

新    课

小    结

作    业

师生互相问好、考勤

电动机是我们生活中常见的一种电气化设备，电动机将电能转化为机械能，从而带动各种生产机械和生活用电器的运转。电动机的应用很广，种类也很多，但它们工作的原理都是一样的。

模块四 电动机

（三相异步电动机的结构和原理）

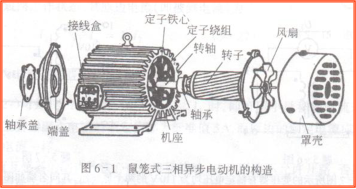

一、三相异步电动机的结构

1、定子

（1）定子铁心

结构：若干个硅钢片叠在一起在机床上冲压而成，定子铁心表面涂有绝缘漆，每一片硅钢片之间也有绝缘漆，防止短路。

作用：放置（固定）定子绕组。

不光是绕组起电磁作用，定子铁心也起电磁作用。

（2）定子绕组（电机的的心脏）

结构：由漆包线绕制成一个个线包，几个线包组成定子绕组。

作用：产生电动机工作时需要的旋转磁场。

（3）机座（铁做的）

作用：固定、支撑电动机的转子（转子轴承卡在机座的端盖里）；保护电动机内部及人身安全。

2、转子

（1）转子铁心（圆柱体）

结构：若干个硅钢片叠压而成。

作用：产生旋转磁场，使转子旋转。

（2）转子绕组

结构：　　鼠笼式：导条（铜或铝制成的）

　　　　　绕线式：漆包线

作用：磁路的一部分，产生旋转磁场。

（3）转轴

3、其他（不包括皮带轮）

（1）接线盒

定子绕组个出线端安装在接线盒里。

（2）风叶、风罩

作用：　　　风叶：散热

　　        风罩：保护作用（如机床加工，铁屑溅到风叶上，伤人）

　风罩上有排风孔。

（3）端盖（电动机有前后两个端盖）

端盖有孔、孔、孔的多种。小型电机一般是孔的。

轴承固定在端盖里。

（4）轴承（轴承里有滚珠，和自行车一样）

二、三相异步电动机的工作原理

1、旋转磁场的产生

旋转磁场：极性和大小不变且以一定转速旋转的磁场。

旋转磁场的产生：对称三相绕组流过对称三相电流，产生圆形旋转磁通势和旋转磁场。

三相对称绕组：三套数据相同，空间（沿定子内圆）互差电角度的绕组组成三相对称绕组，下图为最简单的三相对称绕组。

由图分析可知：（1）对称三相电流通过对称三相绕组时，必然会产生一个大小不变，转速一定的磁场。（2）由于电流变化一个周期，磁场转过一对磁极，所以旋转磁场的转速：

             （）

称为同步转速。

（一）工作原理

定子三相对称绕组，接通三相对称电源，流过三相对称电流，产生旋转磁场（电生磁），切割转子导体，感应电势和电流（磁变生电），载流导体在磁场中受到电磁力的作用，形成电磁转矩（电磁生力），使转子朝着旋转磁场旋转的方向旋转。

（二）转差率与运动状态

一般情况下，转子的转速总是略低于同步转速“异步”之名由此而来，转差是异步电机运行的必要条件，将转差与同步转速之比的百分值称为转差率S：

转差率是异步电机的一个基本参量，不同的数值范围反映不同的运行状态。

            电动机的运行状态

              发电机运行状态

               电磁制动状态

本节课主要学习了三相异步电动机的结构及工作原理，本课有两个重点公式，转速公式及转差率公式

P120-1

养成教育

结合实物讲解

复习为什么用硅钢片

减少电动机内部的铁损和涡流损耗

结合实物

板书结合课件分析

重点公式

重点公式
