基础

一、 判断题

下图为梁板式筏形基础基础平板的钢筋标注

X:BC22@150;  TC20@150;  (5B)

Y:BC20@200;  TC18@200; (7A)

1、X是表示基础平板X向底部配置（× ）

2、顶部配置C22间距150的贯通纵筋（× ）

3、纵向总长度为5跨两端有外伸 （√ ）

4、Y向底部配置C20间距200的贯通纵筋（√ ）

5、顶部配置C18间距200的贯通纵筋（√ ）

6、 纵向为7跨两端有外伸（× ）

7、梁板式条形基础。该类条形基础适用于钢筋混凝土框架结构、框架一剪力墙结构、框支剪力墙结构和钢结构（√ ）

8、板式条形基础，该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构（√ ）

9、基础梁JL的平面注写方式，分集中标注、截面标注、列表标注和原位标注四部分内容（× ）

10、当具体设计仅采用一种箍筋间距时，注写钢筋级别、直径、间距与肢数（箍筋肢数写在括号内）（√）

11、当同排纵筋有两种直径时，用“，”将两种直径的纵筋相联。（× ）

12、当梁端（柱下）区域的底部全部纵筋与集中注写过的底部贯通纵筋相同时，可不再重复做原位标注。（√ ）

13、筏形基础是建筑物与地基紧密接触的平板形的基础结构。筏形基础根据其构造的不同，又分为“梁板式筏形基础”和“平板式筏形基础”。（ √）

14、平板式筏形基础是没有基础梁的筏形基础，构件编号为：LPB（ ×）BPB

15、 无基础平板式筏形基础的配筋，分为柱下板带( ZXB)、跨中板带(KZB)

两种配筋标注方式（× ）

二、选择题

1、普通独立基础底板的截面形状通常有两种，下面哪两种是（A ）

A如DJjXX和DJpXX         C如JJP××和PDJ××

B如Jp××和DJj××         D如LJP××和LPJ××

2、当基础为阶形截面时，其竖向尺寸分两组，一组表达杯口内，另一组表达杯口外，下面哪两组（ B）

A Bo/a1,h1/h2        C Co/a1,h1/h2

B a0/a1，h1／h2／    D ao/a1,h0/h2

3、T:C18@100/φ10@200;表示独立基础顶部配置纵向受力钢筋( A )级

A HRB400    C HRB500

B HPB300    D HRB350

4、增设梁底部架立筋以固定箍筋，采用( C )符号将贯通纵筋与架立筋相联

A 斜线 /    C 加号 +

B 横线 -    D分号 ；

5、在梁板式筏形基础集中标注第四行中，G表示（ D）

A 梁底部纵筋   C 梁箍筋

B 梁抗扭腰筋   D 梁构造腰筋

6、梁板式筏形基础组合形式 ，其主要由哪（ B ）三部分构件构成

A 基础平板 独立基础 基础梁   C 基础次梁 基础主梁 柱

B 基础主梁 基础次梁 基础平板 D 基础平板 基础主梁 柱

7、如果在梁板式筏形基础集中标注第二行中，在“B”的前面，有“11”字样，11表示为（A ）

A箍筋加密区的箍筋道数是11道   C 箍筋直径

B 梁是第11号梁                 D 箍筋的间距

8、以大写字母G打头注写承台梁侧面对称设置的纵向构造钢筋的总配筋值，当梁腹板净高( C )，根据需要配置。

A hw≥400时   C hw≥450时

B hw≥350时   D hw≥500时

9、当梁底部或顶部贯通纵筋多于一排时，用（ A ）将各排纵筋自上而下分开。

A 斜线／         C 逗号，

B 分号；         D 加号+

10、有梁式条形基础除了计算基础底板横向受力筋与分布筋外，还要计算梁的（A ）钢筋。

A 纵筋以及箍筋   C 纵筋和架立筋

B 箍筋和架立筋   D 负筋和纵筋

11、无基础平板式筏形基础的配筋，分为（ A）

A 柱下板带( ZXB) 、跨中板带(KZB) 和平板( BPB)三种配筋标注方式。

B 柱下板带( ZXB)和跨中板带(KZB) 两种配筋标注方式

C 平板( BPB)和跨中板带(KZB) 两种配筋标注方式

D柱下板带( ZXB) 、和平板( BPB) 两种配筋标注方式

12、基础主梁端部外伸构造，梁上部第一排纵筋伸至梁端弯折，弯折长度为（A ）

A 15d       C 10d

B 12d       D La

三、填空题

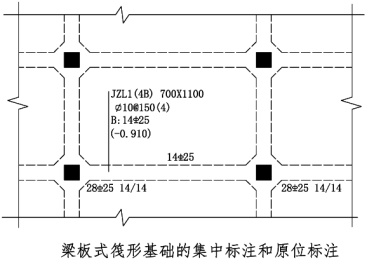

             图6-8-1 梁板式筏形基础集中标注和原位标注示意图

上图中集中标注的内容：

  第一行——基础主梁，代号为（1 ）号；  该梁为．（4 ）跨，主梁宽（ 700 ），高（ 1100 ）；

  第二行——箍筋的规格为（ 一级钢筋 ），直径（ 10mm ），间距（ 150 ），为（ 4 ）肢箍筋；

  第三行——“B”是梁底部的（ 贯通 ）筋，（ 14 ）根（二级 ）钢筋，直径为（  25mm ）,

  第四行——梁的底面标高，比基准标高低（ 0.91 ）。
