梁平法识图练习题

一、选择题

•          1.梁平面注写包括集中标注与原位标注，施工时，以(  B )取值优先。

•          A. 集中标注  B. 原位标注   C.平面标注   D.截面标注

•          2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。注写时，在“/”前后分别注定( A  ) 的箍筋、间距及肢数。

•          A. 梁支座端部/梁跨中部分       B. 梁跨中部分

•          C. 梁支座端部                 D. 梁跨中部分/梁支座端部

•          3.构件代号“GAZ”代表的意思是（  D  ）

•          A.边缘暗柱       B.约束边缘暗柱    C.非边缘暗柱     D.构造边缘暗柱

•          4. 施工图中若某梁编号为KL2(3B),则3B表示( C  )。

•          A．三跨无悬挑  B．三跨一端有悬挑

•          C．三跨两端有悬挑  D．三跨边框梁

•          5.梁平法中标注KL7（3）300*700 Y500*250表示（   D  ）。

•          A  7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250

•          B  7号框架梁，3跨，截面尺寸为宽700、高300，第二跨变截面根部高500、端部高250

•          C  7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500

•          D  7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250

•          6.板块编号XB表示（   B   ）。

•            A  现浇板     B 悬挑板     C  延伸悬挑板    D   屋面现浇板

•          7.当梁上部纵筋多余一排时，用(  A  )符号将各排钢筋自上而下分开

•            A、/          B、；          C、*        D、+

•          8.梁中同排纵筋直径有两种时，用(  D  )符号将两种纵筋相连，注写将角部纵筋写在前面

•            A、/          B、；          C、*        D、+

•          9.框架梁平法施工图中集中标注内容的选注值为(  D  )。

•          A．梁编号  B．梁截面尺寸  C．梁箍筋  D．梁顶面标高高差

•          10.下列关于梁、柱平法施工图制图规则的论述中正确的是(  D  )。

•          A．梁采用平面注写方式时，集中标注取值优先。

•          B．梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。

•          C．梁集中标注中受扭钢筋用G打头表示。

•          D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。

二、识图题

根据梁识图规范，填写以下内容：

•         1）如图所示，梁箍筋级别     三级钢      ，直径为   8    ，箍筋间距为：

•         加密区     100     mm，非加密区   200      mm。

•         2）如图所示，KL9为      5        跨连续梁。

•         3）如图所示，梁的侧面纵向钢筋为    N6C12      。

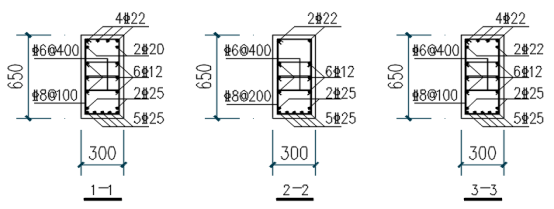

•         4）绘制1-1、2-2、3-3剖面图，并标注相应尺寸及钢筋信息。
